Eplan Smart Production: La guía para una Fábrica Digital Inteligente y una Producción sin Errores

Introducción: La Transformación de la Fabricación de Cuadros Eléctricos

La industria manufacturera global se encuentra en un punto de inflexión, impulsada por la imperiosa necesidad de optimizar la eficiencia, reducir los costes operativos y adaptarse con agilidad a un mercado en constante evolución. En este contexto, la fabricación de cuadros eléctricos, un pilar fundamental de la automatización industrial, se enfrenta a una serie de desafíos complejos que demandan soluciones innovadoras y estratégicas:

• Errores humanos y retrabajos: la fabricación manual de cuadros eléctricos es inherentemente propensa a errores, que van desde conexiones incorrectas hasta componentes mal colocados. Cada fallo se traduce en costosos retrabajos, un desperdicio significativo de materiales y un tiempo de inactividad de la línea de producción, lo que afecta la rentabilidad y los plazos de entrega.
• Falta de mano de obra cualificada: la jubilación de técnicos experimentados y la dificultad para atraer nuevo talento con las habilidades necesarias crean una brecha de conocimiento. Esto conduce a una menor productividad, una calidad inconsistente y una mayor dependencia de un número limitado de expertos, lo que limita la capacidad de crecimiento y adaptación de la empresa.
• Demoras costosas en la secuencia de producción: cualquier ineficiencia o cuello de botella en una etapa del proceso (como el diseño, corte, montaje o cableado) se propaga a las siguientes, generando retrasos en la entrega de proyectos y afectando la reputación y la competitividad de la empresa.
• Desperdicio de material y aumento de inventario: el corte manual de cables a menudo resulta en un exceso de material, con reportes de hasta un 20 % de desperdicio de cable. Además, la necesidad de reemplazar armarios enteros por pequeños errores de mecanizado contribuye a un inventario innecesario y costes elevados, impactando negativamente en la sostenibilidad y la eficiencia económica.
• Riesgos de lesiones por trabajo manual: las tareas repetitivas, las posturas incómodas y la exposición a vibraciones durante el montaje y cableado manual son factores de riesgo para trastornos musculoesqueléticos. Esto no solo impacta la salud de los trabajadores, sino que también puede llevar a bajas laborales, afectando la continuidad operativa y generando costes adicionales.

• Presión creciente para completar proyectos más rápido: la demanda del mercado por tiempos de respuesta más cortos y la personalización masiva exige una mayor agilidad en la producción, lo que es difícil de lograr con métodos tradicionales y manuales.

• Gestión ineficiente de cambios de última hora: los cambios en los requisitos del cliente o la escasez de componentes durante el montaje pueden causar interrupciones significativas si la documentación no se actualiza y comunica de forma instantánea y precisa a todo el equipo.

Estos desafíos no son problemas aislados, sino que están profundamente interconectados, formando una red de dependencias que limitan la capacidad de una empresa para operar de manera óptima. Por ejemplo, la escasez de mano de obra cualificada exacerba directamente los errores humanos, ya que el personal menos experimentado es más propenso a cometer fallos, lo que a su vez conduce a más retrabajos y retrasos. La naturaleza manual de los procesos es una causa fundamental tanto de los errores como de la tensión física en los trabajadores. Asimismo, la gestión ineficiente de los cambios de última hora es una consecuencia directa de la fragmentación de los datos y la falta de actualizaciones en tiempo real de la documentación. Este entramado de interdependencias sugiere que un enfoque fragmentado para resolver estos problemas sería ineficaz. Una solución verdaderamente impactante debe abordar estos desafíos de manera holística, proporcionando un marco integrado que garantice la coherencia de los datos, automatice las tareas repetitivas y guíe a los trabajadores de manera efectiva.

En este escenario, Eplan Smart Production emerge como una suite de soluciones transformadoras, diseñadas para abordar directamente estos desafíos críticos. El propósito de este artículo es explorar cómo esta solución integral no solo mitiga los problemas actuales, sino que también posiciona a las empresas para el futuro de la industria 4.0, garantizando una fabricación de cuadros eléctricos más inteligente, eficiente y rentable. La fortaleza de Eplan Smart Production reside en su capacidad para actuar como un ecosistema unificado que crea un "hilo digital" a lo largo de todo el proceso de fabricación. Este enfoque integrado permite a las empresas lograr mejoras sistémicas en eficiencia, calidad y adaptabilidad, en lugar de solo ganancias incrementales en áreas aisladas.

¿Qué es Eplan Smart Production?

Eplan Smart Production representa un cambio de paradigma en la fabricación de cuadros eléctricos, pasando de procesos manuales y fragmentados a un entorno digitalizado y conectado. No se trata de un software monolítico, sino de una colección de soluciones de software interconectadas, diseñadas para optimizar y digitalizar la producción.

Los componentes principales de esta suite son:

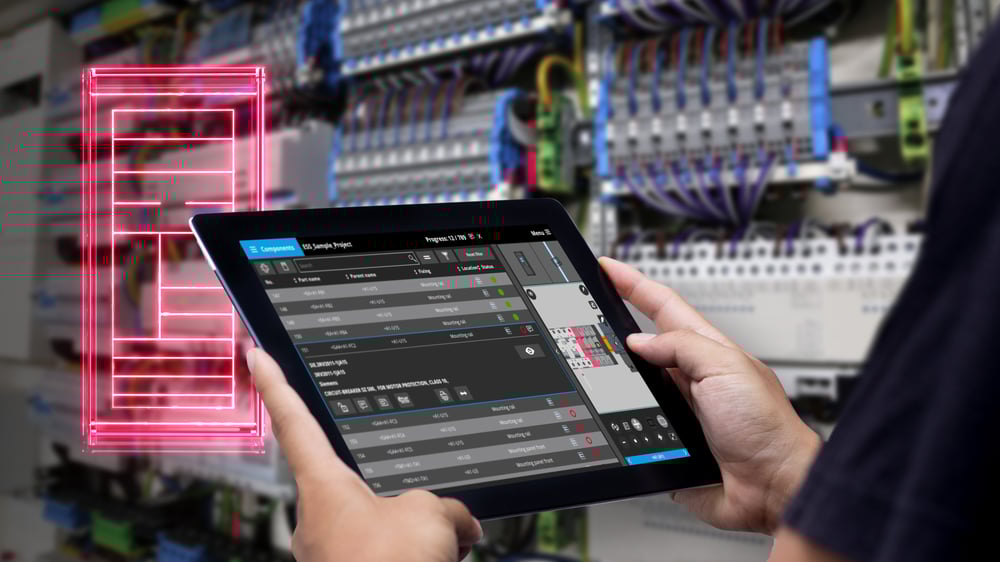

• Eplan Smart Mounting: esta solución está diseñada para simplificar la instalación manual de componentes mecánicos y electrotécnicos en la fabricación de cuadros de control. Proporciona instrucciones de trabajo precisas y visualizaciones 3D para guiar al técnico de manera intuitiva.

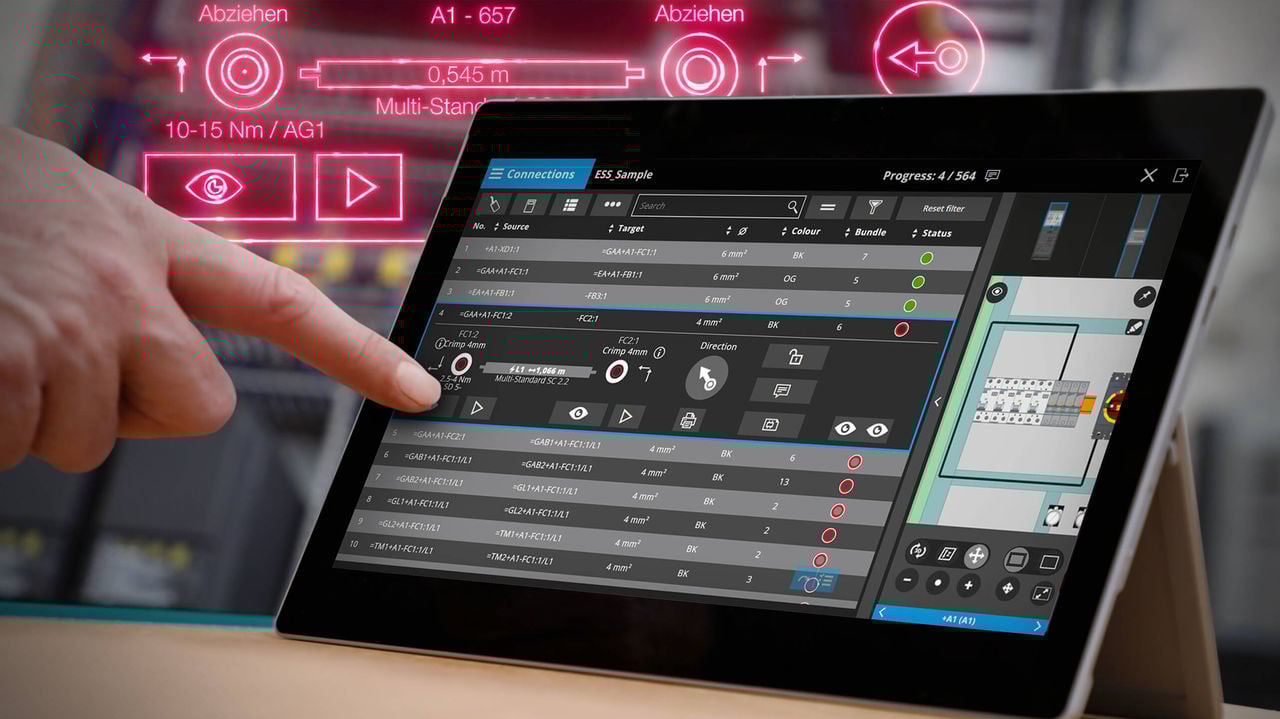

• Eplan Smart Wiring: funciona como un asistente virtual indispensable para el cableado manual en la fabricación de armarios, ofreciendo una guía detallada y visual para cada conexión.

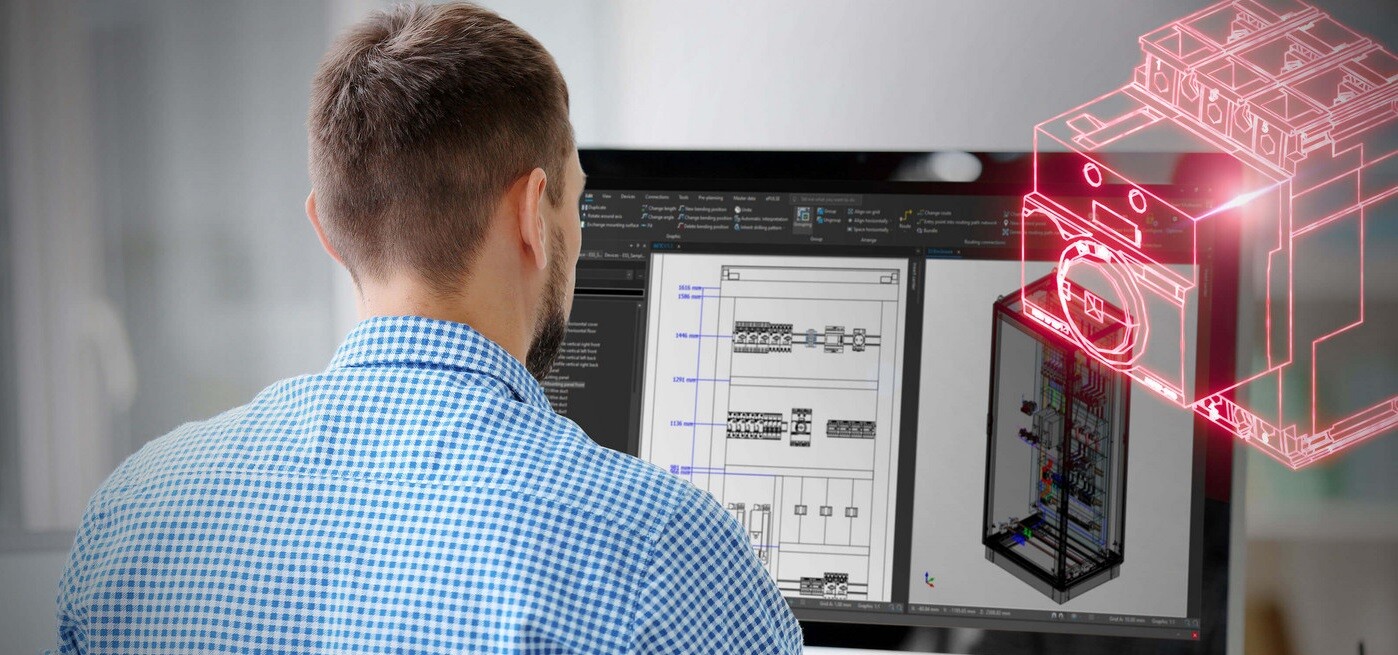

La piedra angular de Eplan Smart Production es el "gemelo digital" del cuadro eléctrico, creado y gestionado en Eplan Pro Panel. Este modelo 3D no es simplemente una representación visual, sino una fuente de datos rica y precisa que contiene toda la información necesaria para optimizar la planificación y la producción. Los datos del gemelo digital se exportan en formatos específicos como EPDZ, que incluye archivos AML para la colocación de piezas y E3D para datos gráficos 3D, asegurando una continuidad de la información sin fisuras desde la ingeniería hasta el taller.

Imagina un taller donde la información crítica del proyecto (esquemas eléctricos, listas de materiales, planos de montaje) está accesible digitalmente en tiempo real a través de cualquier dispositivo conectado (tableta, PC o smartphone) mediante un intuitivo navegador web. Eplan Smart Production derriba las barreras del papel y la información dispersa, permitiendo a los operarios visualizar instrucciones precisas, acceder a datos de componentes y realizar el seguimiento del progreso directamente en la línea de producción. Esta solución integral se integra perfectamente con las herramientas de la Plataforma Eplan, como el software de diseño eléctrico Eplan Electric P8, creando un flujo de datos consistente desde la planificación hasta la fabricación.

La Plataforma Eplan es el entorno unificado que garantiza un flujo de datos digital y continuo a lo largo de todo el ciclo de vida del producto, desde la preplanificación y la ingeniería hasta la fabricación y las operaciones. Esta continuidad de datos permite la automatización de numerosos procesos en la fase de fabricación, incluyendo el mecanizado de armarios, la fabricación de cables y el corte de conductos y carriles de soporte. La interoperabilidad entre los diferentes sistemas se mejora significativamente mediante el uso de estándares de datos neutrales del fabricante, lo que facilita la integración con la maquinaria de producción. Además, Eplan se integra con sistemas empresariales clave como ERP (Enterprise Resource Planning), PLM (Product Lifecycle Management) y PDM (Product Data Management) para un intercambio bidireccional de datos, enriqueciendo la información en cada paso del proceso y asegurando una "única fuente de verdad".

La insistencia en el "gemelo digital" y la "continuidad de datos" no es meramente una característica descriptiva; representa un cambio fundamental en la gestión de los procesos de fabricación. Esta integración de datos establece una "única fuente de verdad", lo que significa que todos los departamentos, desde el diseño hasta la producción, trabajan con la misma información, la más actualizada. Cuando los datos son coherentes y se actualizan automáticamente a lo largo de la cadena de valor, la probabilidad de errores humanos (como el uso de esquemas obsoletos o la interpretación errónea de las instrucciones) se reduce drásticamente. Esto elimina los costosos retrabajos, acorta los bucles de comunicación y asegura que los cambios se implementen de manera correcta e inmediata. Este concepto de una única fuente de verdad es un principio fundamental de la industria 4.0 y la transformación digital. Posiciona a Eplan Smart Production no solo como un conjunto de herramientas para tareas individuales, sino como un facilitador de un entorno de fabricación altamente eficiente, resistente a errores y ágil. Significa un paso de flujos de trabajo fragmentados y centrados en documentos a un ecosistema interconectado y basado en datos, lo cual es crucial para la ventaja competitiva en los entornos industriales modernos.

¿El resultado? Una reducción significativa de los tiempos de inactividad, una mejora drástica de la calidad, una mayor trazabilidad y, en última instancia, una optimización sustancial de los costes operativos. La implementación de Eplan Smart Production es intuitiva y Eplan ofrece una amplia gama de recursos de formación y soporte para garantizar una transición fluida.

¿Cuáles son las principales ventajas de Eplan Smart Production?

Eplan Smart Production ofrece una respuesta estratégica a cada uno de estos desafíos, transformando los procesos de fabricación:

• Para Errores y Retrabajos: Eplan Smart Production minimiza los errores humanos a través de una guía digital intuitiva con visualización 3D y un sistema de estado de semáforo en tiempo real. Esto asegura que cada componente y cable se instalen correctamente, reduciendo la necesidad de retrabajos y el desperdicio de material.
• Para la Brecha de Talento: Eplan Smart Mounting y Eplan Smart Wiring empoderan a personal con menos experiencia para realizar tareas complejas con la calidad requerida, gracias a instrucciones claras, soporte visual y la simplificación de procesos. Esto reduce la dependencia de técnicos altamente especializados y acelera la incorporación de nuevo personal.
• Para Demoras y Plazos: el flujo de datos continuo desde la ingeniería hasta la producción, junto con la gestión centralizada de pedidos y la automatización de procesos, acorta drásticamente los tiempos de ciclo y mejora la fiabilidad de la planificación. Esto permite a las empresas cumplir con plazos más ajustados y aumentar su competitividad.
• Para Desperdicio de Material: el diseño eléctrico 3D preciso en Eplan Pro Panel permite el cálculo exacto de las longitudes de cable y la optimización del diseño del armario, reduciendo el desperdicio. La integración con máquinas de corte automatizadas (como Rittal Wire Terminal) asegura la producción de cables a la longitud exacta, minimizando el exceso y los costes asociados.
• Para Riesgos de Lesiones: al simplificar y guiar las tareas de montaje y cableado de forma digital, se reduce la necesidad de movimientos repetitivos y posturas forzadas. Esto mejora la ergonomía del puesto de trabajo y la seguridad del operario, contribuyendo a un entorno laboral más saludable y productivo.
• Para la Gestión de Cambios: Eplan Smart Production garantiza que todos los empleados tengan acceso inmediato a la documentación actualizada ante cualquier modificación de última hora. El software resalta las diferencias entre versiones y guía al técnico a través de los cambios, acortando los tiempos de respuesta y simplificando la comunicación entre departamentos.

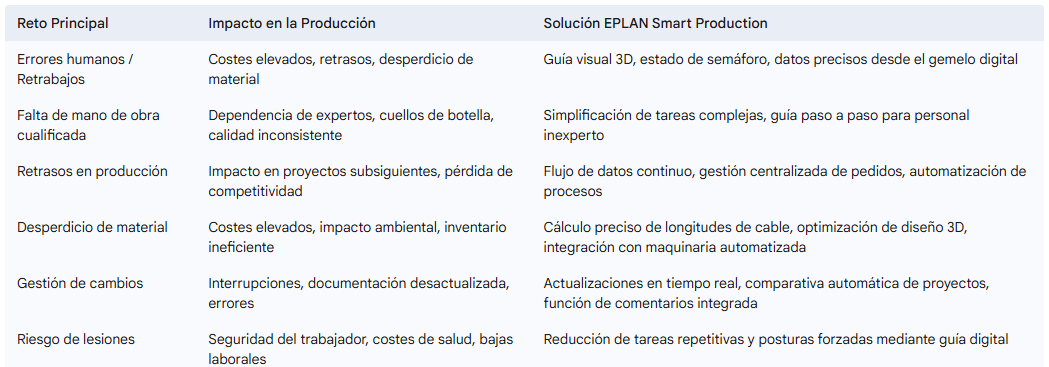

   La siguiente tabla resume cómo Eplan Smart Production aborda estos retos clave:



Características Innovadoras de Eplan Smart Production y su Valor Añadido

Eplan Smart Production se distingue por un conjunto de características innovadoras que no solo resuelven los desafíos actuales de la fabricación de cuadros eléctricos, sino que también añaden un valor significativo a toda la cadena de producción.

La guía digital intuitiva y la visualización 3D para el montaje son elementos centrales. Eplan Smart Mounting proporciona instrucciones de trabajo precisas y visualizaciones 3D detalladas, basadas en el gemelo digital de Eplan Pro Panel, para la instalación de componentes mecánicos y electrotécnicos. Los técnicos de montaje son guiados paso a paso a través de la instalación de carriles DIN, conductos de cables y componentes, mostrando exactamente dónde y cómo colocar cada elemento. Incluso se pueden visualizar dimensiones exactas y patrones de perforación en el modelo 3D. La Plataforma Eplan 2025 mejora esta experiencia con una previsualización de macros directamente en la gestión de piezas y la visualización de propiedades específicas de los componentes al hacer clic, lo que agiliza el trabajo del ingeniero eléctrico al proporcionar información relevante de un vistazo sin navegar por menús adicionales.

El cableado simplificado y la visualización clara con Eplan Smart Wiring revolucionan el proceso manual. Permite que el cableado se realice incluso sin tener los esquemas eléctricos físicos en papel, ya que toda la información necesaria está almacenada digitalmente en el asistente y es accesible para verificación en cualquier momento. La solución ofrece una visualización fácil de interpretar del layout de montaje, los dispositivos, las conexiones, los tipos de conexión y el enrutamiento del cableado, todo ello con soporte 3D cuando es necesario, lo que reduce la ambigüedad y los errores.

La monitorización y el seguimiento en tiempo real ofrecen una visión completa del progreso de la producción. El sistema implementa un intuitivo principio de "semáforo" (verde para completado, rojo para pendiente) para indicar el estado de instalación de cada componente y cable, facilitando el seguimiento del progreso individual y colectivo. Los gerentes de producción se benefician de armarios de control completos que ofrecen análisis detallados del progreso de los pedidos, permitiendo identificar cuellos de botella y tomar decisiones basadas en datos para optimizar los procesos de manera efectiva. Además, es posible exportar informes de producción detallados, incluyendo datos sobre tiempos de procesamiento y consumo de material, lo que facilita el análisis de costes y la mejora continua.

Una de las características más valiosas es la gestión de cambios integrada para una adaptación ágil. Eplan Smart Production garantiza que todos los empleados tengan acceso inmediato a la documentación actualizada ante cualquier modificación de última hora. El software muestra las diferencias entre las versiones y guía al técnico a través de las modificaciones, lo que acorta los tiempos de respuesta y simplifica la comunicación. La función de comentarios permite a los técnicos en el taller enviar preguntas o notificaciones directamente al departamento de ingeniería por correo electrónico o en un informe de estado, simplificando la comunicación y acortando los tiempos de respuesta.

La naturaleza de esta aplicación basada en un navegador para maximizar la flexibilidad es una ventaja operativa significativa. Al ser una aplicación web centralizada, Eplan Smart Production no requiere instalación en cada estación de trabajo. Esto permite un uso flexible en cualquier lugar de la planta de producción, desde grandes monitores hasta tabletas, simplificando enormemente la administración del software y ofreciendo libertad en el taller.

La automatización del flujo de datos y la conectividad con maquinaria son fundamentales para la eficiencia. La suite de Eplan permite que los datos de ingeniería se introduzcan una sola vez al inicio del proceso y fluyan sin interrupciones a lo largo de toda la cadena de valor, hasta la fabricación y las operaciones. Se integra de manera fluida con las máquinas de automatización de Rittal (como la Wire Terminal para el procesamiento de cables y la Perforex para perforaciones y recortes), lo que puede aumentar la eficiencia hasta en un 85 % en comparación con el trabajo manual. La nueva función de escaneo de componentes en la versión 2024 de Eplan Smart Mounting acelera el flujo de trabajo y evita errores de identificación, ya que el técnico simplemente escanea un código EAN y el gemelo digital muestra dónde debe instalarse el componente, eliminando ambigüedades.

Características como el "cableado sin esquemas" y la capacidad de guiar a "personal con menos experiencia" a través de tareas complejas de montaje y cableado utilizando una visualización 3D intuitiva revelan una intención estratégica más profunda. Esta capacidad de Eplan consiste en abstraer la necesidad tradicional de una experiencia altamente especializada y de larga formación. Al proporcionar una guía digital clara y paso a paso, el software "democratiza" las habilidades necesarias para la fabricación y el cableado de armarios eléctricos y armarios de control. Esto significa que las empresas ya no dependen únicamente de un grupo cada vez más reducido de técnicos veteranos. Esta capacidad aborda directamente el desafío crítico de la escasez de mano de obra cualificada. Permite a las empresas mantener altos niveles de calidad y eficiencia, incluso con una fuerza laboral menos experimentada, haciendo que sus operaciones sean más resilientes y escalables. Además, implica una reducción significativa en el tiempo de capacitación y un proceso de incorporación más rápido para los nuevos empleados, lo que contribuye a la agilidad operativa general y al ahorro de costes.

El Retorno de la Inversión (ROI) de EPLAN Smart Production

La implementación de Eplan Smart Production se traduce en un Retorno de la Inversión (ROI) tangible y cuantificable, respaldado por cifras y casos de éxito reales que demuestran su impacto en la eficiencia, la calidad y la rentabilidad.

Se han reportado ahorros cuantificables en tiempo y costes operativos significativos:

• Ahorro en Cableado: empresas como Zahnen Technik han reportado ahorros de alrededor del 50 % en el cableado puro de armarios, con expectativas de alcanzar hasta el 75 % una vez que los procesos estén completamente optimizados al combinar Eplan Smart Wiring con Rittal Wire Terminal.
• Velocidad de diseño eléctrico 3D de armarios: la introducción de Eplan ha permitido una creación de layouts de armarios 3D hasta 8 veces más rápida, un factor crítico para acelerar el ciclo de diseño y producción
• Eficiencia en Mecanizado de armarios: el uso de máquinas como Perforex, integradas con Eplan, puede aumentar la eficiencia en el mecanizado de armarios (perforaciones, roscado, recortes) hasta en un 85 % en comparación con los métodos manuales, reduciendo drásticamente los tiempos de procesamiento.
• Reducción de Desperdicios: la transición a soluciones semiautomatizadas y totalmente automatizadas en los procesos de cableado, habilitadas por Eplan, reduce significativamente el desperdicio de cables, que puede ser de hasta el 20 % en el trabajo manual, generando ahorros sustanciales en materiales costosos.
• Optimización de Tiempos de Ciclo: en general, Eplan Smart Production contribuye a acortar los tiempos de ciclo, evitar errores y reducir los costes generales de fabricación a lo largo de toda la cadena de valor.

La reducción drástica de errores y la mejora sustancial de la calidad son beneficios directos. Se ha observado que las tasas de error se reducen significativamente, incluso llegando a cero en algunos procesos, lo que resulta en longitudes de cable perfectas y una mejora estética y funcional del armario de control. Estudios de usuarios demuestran que los sistemas de asistencia con Realidad Aumentada (AR), que subyacen a la guía visual de Eplan Smart Production, no solo reducen los tiempos de montaje, sino que también disminuyen significativamente las tasas de error y permiten que personas sin conocimientos previos realicen tareas complejas con éxito, garantizando una calidad consistente.

El aumento de la productividad y la capacidad de producción es un resultado natural de estas mejoras. Las empresas pueden experimentar un aumento general de la productividad a lo largo de toda la cadena de valor al aprovechar un alto grado de digitalización y la gestión centralizada de datos. Esto se complementa con una mayor reproducibilidad de los procesos, lo que es clave para la consistencia y la eficiencia a gran escala, permitiendo a las empresas asumir más proyectos y con mayor rapidez.

Los ejemplos de éxito concretos validan estos beneficios:

• Zahnen Technik: reportó un ahorro del 50 % en el cableado puro de armarios, con una expectativa de hasta el 75 % una vez que los procesos estén completamente asentados.
• Fraco (especialista en equipos de elevación): transformó por completo su departamento de ingeniería, logrando niveles de eficiencia en la producción de armarios de control que superan a algunos de sus socios, gracias a la implementación de Eplan Smart Wiring.
• Conaway Electrical Service: logró una creación de layouts de armarios 3D 8 veces más rápida tras la introducción de Eplan.
• Weikl Automatisierungstechnik: experimentó una aceleración considerable de los procesos desde la fase de diseño, adoptando el principio de "diseñar en lugar de dibujar" gracias a la Plataforma Eplan.
• TJ Morris (minorista de descuento del Reino Unido): obtuvo ahorros sustanciales de tiempo y coste, mejoró la calidad de sus dibujos eléctricos, pudo internalizar el diseño y logró una mejor entrega de proyectos, además de reducir el tiempo de búsqueda de fallos, lo que tuvo un impacto positivo en la continuidad del negocio y los costes operativos.
• Instituto de Astrofísica de Canarias: implementó una solución de ingeniería consistente, integrada y rápida para la planificación y diseño de sus instalaciones, mejorando la eficiencia de sus proyectos científicos. ¡Consulta aquí este caso de éxito!
• JEMA Energy: logró una ingeniería funcional optimizada con el software de diseño eléctrico Eplan Electric P8 y Eplan Cogineer, lo que se traduce en procesos de diseño y fabricación más eficientes y de mayor calidad. ¡Consulta aquí este caso de éxito!


  Si tu objetivo es llevar tu producción al siguiente nivel e integrar tus procesos de forma inteligente, ¡Eplan Smart Production podría ser el factor diferencial que tu empresa necesita para destacar en un entorno competitivo!



¿Por qué Eplan Smart Production es la Elección Inteligente?

En un mercado saturado de soluciones de software, Eplan Smart Production se distingue por una serie de factores clave que lo posicionan como la elección inteligente para la fabricación de cuadros eléctricos y de control. Estos diferenciadores se basan en su especialización, su enfoque en la automatización y su ecosistema integrado.

En primer lugar, su especialización profunda en ingeniería eléctrica y automatización lo diferencia de las soluciones CAD más generalistas. Eplan está construido con un enfoque exclusivo y profundo en el sector de la ingeniería eléctrica. Esto significa que Eplan Smart Production ofrece herramientas y flujos de trabajo altamente especializados y optimizados para el diseño de sistemas eléctricos complejos, proyectos de automatización y layouts de cuadros de control. Esta especialización se traduce directamente en una mayor eficiencia, menos errores y una calidad superior para este dominio específico, ya que el software está diseñado para las complejidades y requisitos únicos de la ingeniería eléctrica.

En segundo lugar, Eplan se distingue por su base de datos robusta y actualizada de componentes, Eplan Data Portal. Este sistema contiene una extensa y detallada librería de componentes de fabricantes líderes, que se actualiza constantemente. Esto asegura que los usuarios siempre tengan acceso a los últimos artículos, componentes y especificaciones, un factor crítico para la precisión en el diseño y la producción. Esta profundidad y actualización de datos es superior a las librerías de la competencia y facilita una gestión de artículos sencilla y eficiente, reduciendo el tiempo dedicado a la búsqueda y verificación de componentes.

Un tercer diferenciador es su enfoque inherente en la automatización de procesos y flujos de trabajo integrados. La filosofía central de Eplan es la automatización. El software ofrece plantillas predefinidas, macros y una base de datos estructurada para componentes y símbolos que permiten automatizar tareas complejas. Aspectos como la numeración de cables, el etiquetado de componentes y la generación de listas de materiales pueden automatizarse, lo que agiliza drásticamente los procesos de diseño y reduce la posibilidad de errores manuales. La integración con la Plataforma Eplan y soluciones como Eplan eBuild, que permite la generación automática de esquemas eléctricos a partir de plantillas, refuerza esta capacidad de automatización integral, permitiendo a los ingenieros concentrarse en tareas de mayor valor.

Un cuarto punto clave es la sinergia inigualable con Rittal para soluciones completas de cuadros eléctricos. Eplan y Rittal ofrecemos una combinación única de soluciones de software y hardware. Esta colaboración permite una planificación eficiente y una fabricación de cuadros eléctricos totalmente integrada. Rittal proporciona máquinas totalmente automatizadas para el procesamiento de carcasas y armarios (como Perforex) y el procesamiento de cables (Wire Terminal), que se integran sin problemas con los datos generados por el software Eplan. Esta sinergia ofrece una solución de extremo a extremo, desde el diseño virtual hasta la producción física automatizada, garantizando la continuidad de los datos y la máxima eficiencia en cada paso.

Finalmente, Eplan destaca por su gestión de cambios superior y colaboración en tiempo real. Mientras que otras soluciones pueden tener capacidades de gestión de cambios, Eplan Smart Wiring y Eplan Smart Mounting están explícitamente diseñadas para manejar cambios de última hora de forma fluida y en tiempo real. Esto incluye la actualización automática de la documentación y la guía directa al técnico sobre las modificaciones, minimizando interrupciones. Las herramientas de colaboración en la nube como Eplan eView y el navegador de comentarios facilitan la comunicación y revisión de proyectos entre diferentes equipos y ubicaciones, asegurando que todos trabajen con la información más reciente y precisa.

Conclusión: Hacia una Fabricación Más Inteligente y Eficiente
