La estabilidad de la red: una prioridad en la era de las renovables
Para ampliar las redes eléctricas con rapidez, no podemos comprometer su estabilidad. Los sistemas BESS son vitales para equilibrar los picos de demanda, mientras que los centros de datos facilitan la interconexión inteligente con energías limpias. Son en esencia el motor de la digitalización industrial.
El problema es que la conexión de estas infraestructuras avanza a un ritmo inferior al que el mercado exige. En Eplan, estamos convencidos de que la solución no es trabajar más, sino trabajar de forma más integrada. Para lograr conexiones a la red eléctrica más rápidas y predecibles, Eplan considera que la uniformidad en los procesos de diseño e ingeniería es crucial. No obstante, no se trata de un esfuerzo en solitario:
| "La transición energética no se puede implementar de forma aislada; requiere un ecosistema donde todos los actores colaboren", afirma Stephanie Kudak, Vertical Market Manager Energy en Eplan. "Con un software que integra cada fase, permitimos que todos hablen el mismo idioma técnico". |
Ingeniería integrada: herramientas para reducir tiempos de conexión
Conectar una instalación a la red ya no es solo una tarea técnica; es un desafío de coordinación entre planificación, diseño, pruebas y operación. Aquí es precisamente donde entra en juego la plataforma de ingeniería Eplan, que permite procesos de ingeniería integrados, digitales y estandarizados, lo que hace que la planificación, las pruebas y la implementación sean un proceso escalable y estandarizado gracias al uso inteligente de los datos. Esto reduce errores, agiliza la coordinación y aumenta la fiabilidad de la planificación, un factor crucial al conectar sistemas complejos a la red eléctrica, como grandes instalaciones de almacenamiento de energía en baterías y centros de datos:
1. Por ejemplo, Eplan Preplanning: captura los datos estructurados de la planta desde la fase de oferta. Al establecer una base lógica desde el minuto uno, eliminas las interrupciones y errores en la transmisión de información posteriores.
2. Sobre esta base, con Eplan Electric P8 realizas el diseño eléctrico cumpliendo estrictamente con las normativas y estándares vigentes. Además, todos los esquemas eléctricos, diagramas de cableado y los datos de dispositivos nacen a partir de un modelo de datos único.
3. Con Eplan Pro Panel, llevamos esos datos al entorno 3D. Aquí puedes verificar requisitos de espacio y trazado de cables de forma anticipada, optimizando el montaje del armario de control antes de tocar un solo cable físico.

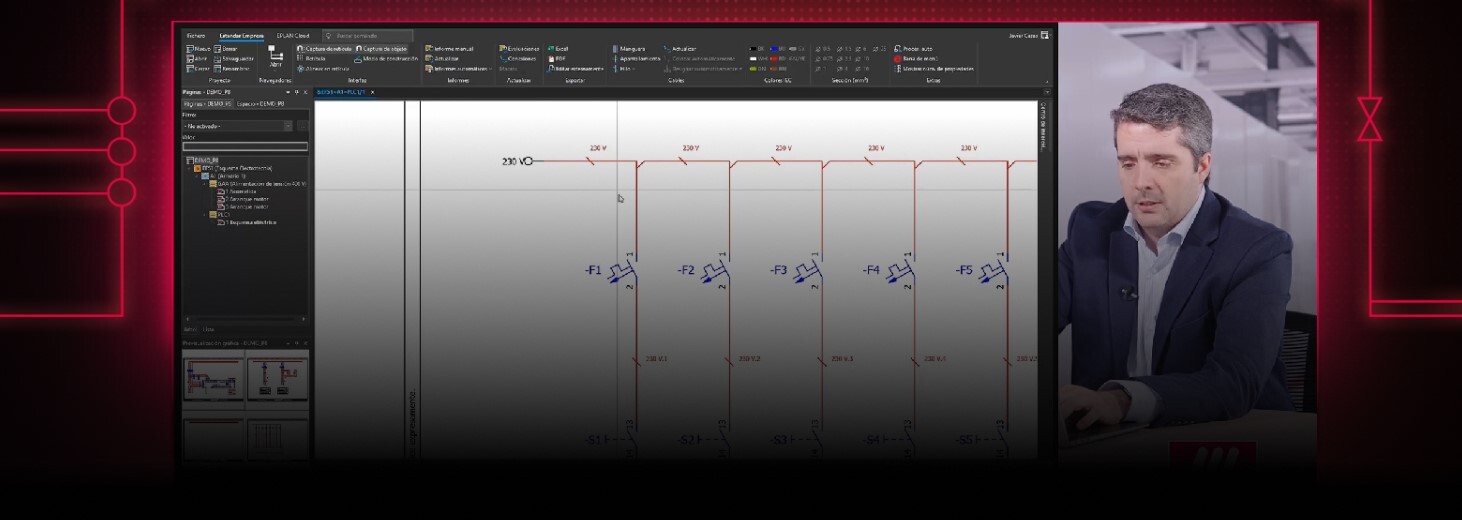

💊TIP: ¿Quieres ver estas herramientas en acción?
Te invitamos a dar el paso hacia una ingeniería sin límites. En nuestra plataforma Eplan Ignit!on, hemos preparado demos técnicas on-demand donde podrás ver en acción el potencial de Eplan Preplanning, Eplan Electric P8 y Eplan Pro Panel, y muchas más. Es el impulso perfecto para que compruebes, a tu ritmo y de forma gratuita, cómo eliminar los cuellos de botella en tus proyectos de conexión a la red. ⬇️⬇️
El gemelo digital: tu mejor aliado contra los retrasos y el motor de eficiencia en la infraestructura eléctrica
En el sector energético, el gemelo digital no es una simple representación visual o un modelo 3D estático; es el ecosistema de datos que actúa como el "sistema nervioso" de la instalación. Al integrar cada componente eléctrico, mecánico y lógico en un modelo virtual idéntico a la realidad, eliminamos la incertidumbre que suele retrasar las conexiones a la red.
¿Cómo acelera realmente los proyectos?
Disponer de un gemelo digital permite que la ingeniería deje de ser un proceso lineal y se convierta en un proceso paralelo y colaborativo:
- Validación virtual previa: puedes realizar pruebas de carga, verificar la selectividad de las protecciones y simular comportamientos de red antes de que se instale el primer armario. Esto evita los costosos "retrabajos" en campo que suelen aparecer durante la puesta en marcha.
- Transparencia total en la cadena de valor: desde el diseñador hasta el operario de mantenimiento, todos acceden a la misma "única fuente de verdad". Si se cambia un interruptor en el esquema eléctrico, el cambio se refleja instantáneamente en el modelo 3D y en la lista de materiales.
- Mantenimiento predictivo vs. reactivo: con un gemelo digital alimentado por datos de la Plataforma Eplan, el operador de red puede localizar averías de forma remota y precisa, reduciendo los tiempos de inactividad (downtime) y optimizando las rondas de mantenimiento.

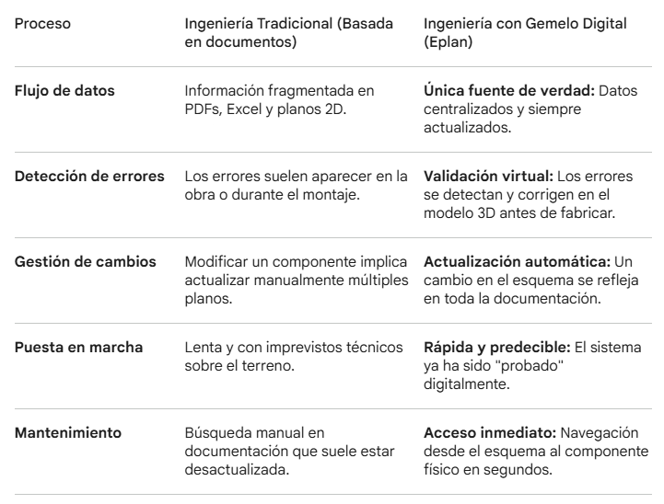

Ingeniería tradicional vs. ingeniería basada en el gemelo digital
Para entender por qué el gemelo digital es el verdadero acelerador de la conexión a la red, comparemos los dos escenarios de trabajo:
Caso de éxito: reducción del 90 % en la toma de datos
Este enfoque ya es una realidad, como así lo ha demostrado Naturenergie netze, operador de red de distribución del sur de Alemania, con la modernización de una subestación de gran complejidad sin interrumpir el servicio. El uso del gemelo digital le ha permitido:
- Integrar tecnología primaria y secundaria: unificando el diseño de potencia con el de control en un solo modelo coherente.
- Reducir errores de inventario: al tener la planta digitalizada al 100 %, se eliminaron las discrepancias entre "lo que dice el plano" y "lo que hay en la realidad".
- Ahorrar un 90 % en tiempo: el proceso de recopilación de datos de inventario, que tradicionalmente bloqueaba el avance del proyecto durante semanas, se redujo a pocos días, permitiendo que la subestación volviera a pleno rendimiento en un tiempo récord.
Perspectiva Eplan: el gemelo digital no es el final del proceso de diseño, es el comienzo de una operación inteligente. Es lo que permite que una infraestructura compleja sea por fin predecible y gestionable.
La estandarización permite escalar la expansión de la red
Para que la expansión eléctrica sea escalable, no podemos empezar cada proyecto desde cero. La Plataforma Eplan te permite utilizar modelos de datos estructurados, plantillas reutilizables y conceptos modulares probados.
Y es que, además de la digitalización, la estandarización es un factor clave para acelerar los procesos de conexión a la red eléctrica y hacerlos escalables a largo plazo. La plataforma de ingeniería de Eplan sienta las bases para ello al permitir el uso de modelos de datos estructurados, plantillas reutilizables, bloques de funciones y conceptos modulares. En otras palabras, los proyectos de conexión a la red eléctrica no tienen que empezar desde cero cada vez.
La planificación se basa en módulos probados y conformes a los estándares y las normativas. Esto reduce la duración de los proyectos, aumenta la calidad de la documentación y facilita la revisión por parte de los operadores de la red, especialmente en el contexto del Reglamento de Conexión a la Red de Centrales Eléctricas (KraftNAV). "Los estándares y requisitos reglamentarios más recientes se pueden incluir en las soluciones de Eplan para garantizar que siempre se actúe de acuerdo con la normativa aplicable", explica Stephanie Kudak, Vertical Market Manager Energy en Eplan. Los modelos digitales estructurados y coherentes también reducen las consultas y los ciclos de corrección, y mejoran la verificabilidad de los conceptos de conexión complejos.
Esto demuestra que los procesos de ingeniería digitales y estandarizados no solo aceleran los flujos de trabajo internos. Además, estabilizan y acortan los procedimientos de conexión a la red en general y hacen que la expansión de la red sea escalable.
Preguntas frecuentes sobre diseño de conexiones eléctricas (FAQ)
¿Qué impacto tiene la automatización del diseño de conexiones en el sector energético?
R: La automatización del diseño de conexiones resulta especialmente valiosa en el sector energético, donde las instalaciones suelen ser complejas y manejan un volumen significativo de interconexiones. Automatizar la creación de redes y topologías eléctricas permite reducir tiempos de ingeniería en proyectos como subestaciones, plantas fotovoltaicas, parques eólicos o centros de transformación, donde cada conexión implica un alto nivel de detalle técnico. Al disponer de datos coherentes desde el principio, se minimizan los errores y se acelera la planificación, algo clave en proyectos con plazos exigentes o sujetos a normativas estrictas.
Además, en un sector donde la demanda de electrificación y generación renovable crece de forma constante, disponer de soluciones de software como las de Eplan facilita escalar proyectos de manera repetible y fiable. Las automatizaciones garantizan que las capacidades de carga, la selectividad de protecciones, el control de redes y la trazabilidad documental se gestionen de forma uniforme. Esto no solo mejora la calidad del diseño, sino que reduce riesgos en fases críticas como la puesta en marcha, aumentando la disponibilidad y seguridad de las instalaciones energéticas.
¿Qué beneficios obtiene un departamento de ingeniería al adoptar Eplan?
R: Uno de los beneficios principales es la reducción significativa del tiempo dedicado a tareas repetitivas. Cuando los equipos pueden centrarse en la ingeniería de valor y dejar que el software actúe, el rendimiento general del departamento aumenta de forma notable. Esto se traduce en una reducción de plazos, mejoras en la competitividad y una capacidad más alta para asumir proyectos complejos o con entregas ajustadas.
Además, el uso de herramientas inteligentes como las de Eplan garantiza una documentación más coherente y homogénea, lo que facilita la comunicación con otros departamentos, proveedores y clientes. Las listas de materiales, los esquemas eléctricos y los informes mantienen un formato estándar, lo que simplifica la fabricación y el mantenimiento futuro de las instalaciones.
¿Cómo ayuda Eplan a cumplir con la normativa vigente en instalaciones de alta complejidad?
R: El sector energético está estrictamente regulado por normativas como la IEC 81346 o el KraftNAV. Eplan actúa como un filtro de calidad: permite integrar los estándares y requisitos reglamentarios directamente en las herramientas de diseño. Esto garantiza que cada esquema eléctrico, etiqueta o informe generado sea coherente con la normativa aplicable de forma automática. De este modo, se reducen drásticamente las consultas de los operadores de red y los ciclos de corrección, acelerando la aprobación final del proyecto de conexión.
¿Qué impacto tiene el gemelo digital en la colaboración entre los equipos de diseño y los de montaje/mantenimiento?
R: Elimina el "muro" de comunicación. Al compartir una única fuente de verdad, el equipo de montaje no tiene que interpretar planos en papel que podrían estar obsoletos. Pueden visualizar el armario en 3D (vía Eplan eView o Eplan Pro Panel) antes de empezar, conociendo de antemano el trazado exacto de los cables y la ubicación de los componentes. Para mantenimiento, esto significa que ante cualquier avería, el técnico puede identificar el componente exacto en el gemelo digital y acceder a su referencia técnica de inmediato, minimizando el tiempo de respuesta.
