Cómo optimizar el diseño 3D en Eplan Pro Panel: soluciones a errores de enrutado y gestión de llenado

El paso de los esquemas eléctricos 2D a una construcción 3D funcional en Eplan Pro Panel es un proceso esencial para la integración de datos en la industria actual. No obstante, es común enfrentar dificultades al generar conexiones automáticas, como el error de ruta no encontrada o diseños que, aunque se visualizan en el espacio, presentan problemas de montaje físico por saturación de componentes.

Una construcción 3D que no considere las limitaciones físicas carece de utilidad técnica. En este artículo, abordaremos cómo diagnosticar fallos, gestionar la lógica de los medios de explotación y utilizar el llenado de conductos de cable para asegurar la viabilidad del armario eléctrico.

1. Anatomía de la construcción en Eplan Pro Panel

Para realizar construcciones complejas de forma sencilla, Eplan Pro Panel requiere la alineación de tres pilares fundamentales:

• Medios de explotación: componentes de electrotecnia o técnica de fluidos procedentes del proyecto o de Eplan Data Portal.
• Superficies de montaje: áreas definidas dentro de placas de montaje, puertas o perfiles que permiten la colocación precisa de ítems.
• Componentes mecánicos: elementos como conductos de cable (canaletas) y carriles portabornes que estructuran el camino físico de las conexiones.

⚠️ Importante: si estos elementos no están correctamente definidos en el navegador, la continuidad lógica del diseño se pierde.

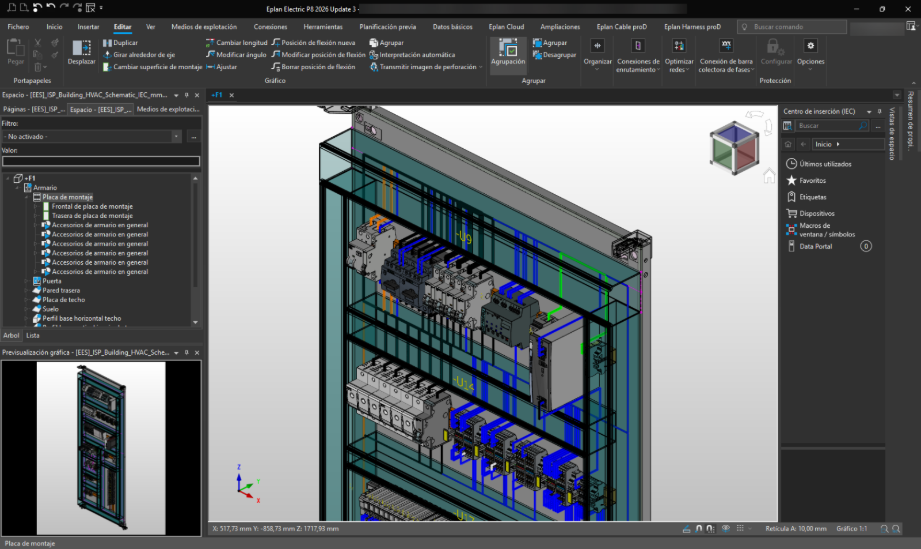

* Prototipo virtual detallado de cuadro eléctrico con Eplan Pro Panel

2. Resolución del "error de ruta no encontrada"

Este problema surge cuando el sistema no logra trazar un camino entre el origen y el destino dentro del espacio. Generalmente, se debe a una interrupción en la red lógica que une los medios de explotación.

Pasos para la corrección técnica

• Continuidad de los conductos de cable: verifica que no existan separaciones físicas entre tramos de conductos. Si existe un espacio, la red de rutas se interrumpe. Es fundamental asegurar que los conductos de cable se toquen o estén correctamente unidos.
• Alineación en superficies de montaje: los componentes deben estar correctamente integrados en la superficie de montaje de la placa de montaje o el carril portabornes. Si un ítem está "flotando" fuera de su superficie activada, su lógica de conexión no se integrará en la red.
• Uso del navegador de espacios: utiliza esta herramienta para obtener una vista lógica de los datos del proyecto. Si un componente no aparece bajo la jerarquía correcta de la superficie de montaje, no podrá ser enrutado.

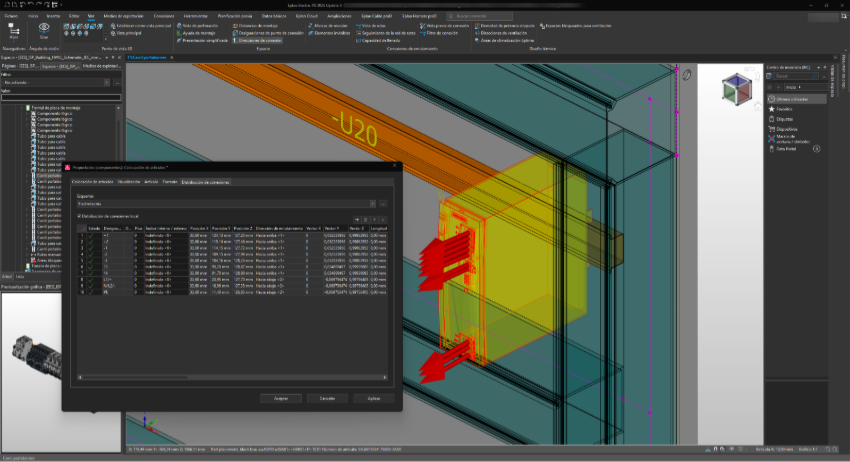

* Definición de la lógica de conexión y direcciones de enrutamiento en macros 3D

3. Lógica de dispositivos: gestión de macros de gráficos 3D

Para componentes complejos como variadores o PLC, es vital trabajar con una macro de gráficos 3D bien definida. Un error común en la construcción 3D es ignorar los parámetros físicos de conexión en la macro, lo que resulta en colisiones o radios de curvatura imposibles.

Configuración de macros y lógica

• Definición de superficies: al crear la macro de gráficos 3D, asegúrate de definir correctamente las superficies de montaje para que otros ítems puedan colocarse sobre ellas si es necesario.
• Lógica de conexión: en lugar de depender de configuraciones automáticas, define manualmente la dirección de conexión en la macro para que coincida con la posición de los conductos de cable más cercanos.
• Documentación para fabricación: una vez resuelta la lógica, puedes generar vistas 2D y leyendas de armarios que servirán como documentación precisa para el taller, evitando errores de montaje manual.

Inserción de puntos de ayuda para "curvas de alivio"

En situaciones donde la rigidez del cable exige un radio de curvatura específico, es necesario configurar la construcción 3D para que simule una curva de alivio antes de ingresar al conducto de cable.

Para lograrlo, se inserta un punto de ayuda de enrutamiento a una distancia de entre 30 y 50 mm del punto de conexión del medio de explotación. Al unir este punto con el borne mediante una vía de enrutamiento manual, se genera un bucle realista en el espacio. Esta técnica asegura que el diseño contemple el espacio físico real, evitando que el enrutamiento automático ignore las tensiones mecánicas del cable contra la base del armario eléctrico.

4. Gestión del llenado de conductos de cable: optimización del espacio

Una vez completado el enrutamiento de las conexiones, la construcción 3D proporciona datos críticos sobre la viabilidad física del diseño: la capacidad de llenado de los conductos de cable.

Para obtener un cálculo preciso, es imprescindible que cada registro en la gestión de artículos incluya el diámetro exterior real en la pestaña de datos técnicos. Sin esta información, el sistema no puede determinar si el volumen de cables excede la sección transversal del componente mecánico.

El "semáforo" de diseño: capacidad de llenado

El software Eplan Pro Panel permite monitorizar la ocupación de las canaletas mediante un código de colores configurable:

• 🟡 Amarillo: llenado superior al 80 %.
• 🔴 Rojo: supera el 100 % (saturación).

Accede a las utilidades de enrutamiento y ejecuta el cálculo en el espacio de trabajo. Los conductos de cable cambiarán de color según parámetros configurables (típicamente, amarillo para un llenado superior al 80 % y rojo cuando se supera el 100 %).

5. Estrategias ante la saturación de conductos

Si el sistema detecta un exceso de cables (indicado en rojo), existen tres soluciones técnicas integradas:

1. Actualización del artículo: sustituye el conducto de cable por uno de mayor sección o profundidad desde la gestión de artículos; la red de rutas se actualizará automáticamente.
2. Filtros de enrutamiento (separación de señales): en las propiedades de cada conducto, define filtros específicos (por ejemplo, "potencia" o "control"). Eplan redirigirá las conexiones por los caminos autorizados, mejorando la compatibilidad electromagnética (EMC).
3. Rutas en la placa de montaje: si la configuración lo permite, define redes de rutas que utilicen la parte posterior de la placa de montaje, desviando el tráfico de cables hacia zonas con menor congestión.

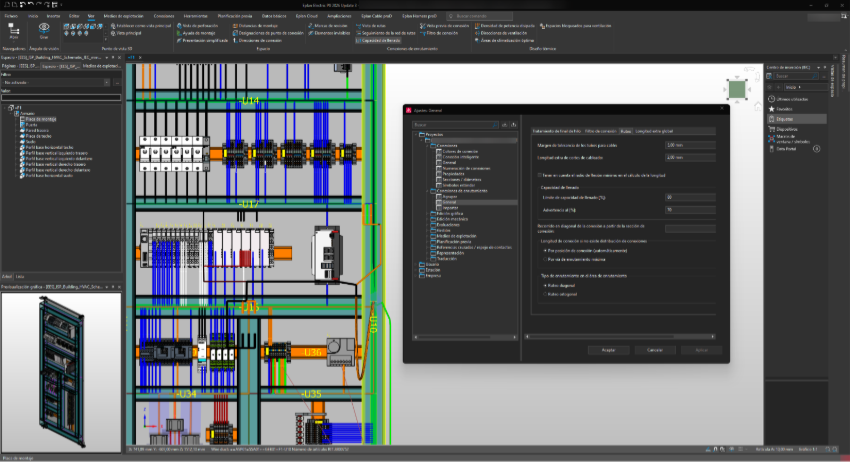

* Configuración del semáforo de diseño: parámetros para el límite de capacidad de llenado.

Mira cómo funciona la integración 3D en nuestras demos técnicas a la carta en Eplan Ignition: clica aquí para acceder.

Resumen técnico y consejos de experto

Una construcción 3D en Eplan Pro Panel no es un subproducto del esquema eléctrico, sino un prototipo virtual que requiere ingeniería detallada. Definir correctamente la lógica de los medios de explotación, garantizar la continuidad en el navegador de espacios y monitorizar la ocupación de los conductos de cable son los pilares de un diseño eficiente para la fabricación.

Consejo de experto: la implementación de estas técnicas en el modelo 3D permite generar vistas 2D y leyendas de armarios extremadamente precisas, reduciendo significativamente los tiempos de montaje y errores en el taller.

¿Te has encontrado con el mensaje de "distancia de montaje insuficiente" al trabajar con macros de gráficos 3D para mangueras apantalladas?. Este desafío suele resolverse ajustando la lógica de conexión o mediante el uso estratégico de puntos de ayuda manuales en el espacio.
